Laserskäraren är ej för metall

Laserskäraren får endast användas efter introduktion med avdelningsansvarig

Plats: Hus K, källarplan. tag hissen vid monumental, gå förbi verkstäderna brons, ner mot korridor gå vänster mot keramiken. Den finns vid utrymmet vid förvaringen efter vaxrum och fikarum.

Introduktion till laserskäraren hålls 2 dec 2023 med Hampus Nordensson

I datorn vid laserskäraren finns program och dokument om hur laserskäraren fungerar, bla RDworks versionen.

Arbetsyta 700*500 mm

Installerad oktober 2023 av Lasse Hässler

Läs manual RS M700 före användning

Laserskäraren startar med programmet RD Works (version 8.01.54) vid datorn bredvid inkopplad via USB.

filformat .rld, dxf, ai godkänns för skärning

Guidelines för olika material finns på:

Redsail Laser - Stockholm Makerspace Wiki

dokument för fler godkända eller icke godkända material finns i fliken dokument på denna sida.

Säkerhet

Under användning, lämna aldrig maskinen utan tillsyn! Risk för att lasern tänder eld i materialet i droppskålen vid skärning. Fläkten ska starta automatiskt under tiden den är på.

Ställ in fokus och avstånd från materialet till lasern med laserns panel till höger, akta munstycket till lensen och undvik stötar mot laserns utgång. Det finns en focusbricka som måttar avståndet korrekt till materialet, kontrollera avståndet till materialet men använd den aldrig under tiden avståndet kalibreras med panelen då det finns risk för klämrisk och skador på munstycket.

Vid uppstart återgår maskinens munstycke till senast använda Origin, vänta då med att lägga in material som kan krocka med munstycket.

Avdelningsansvarig

Hampus Nordensson

hej@humpart.se

installerad av

Kansliet KKV med Lasse Hässler & Jonas Sallander

Underhåll, rengöring

Se vattennivån på baksidan. Den ska vara på grön nivå – inte överfull eller för lite vatten. Använd endast avjoniserat eller destillerat vatten!

Akta lasertuben och öppna inte baksidan av maskinen där lasertuben finns. Akta maskinen i övrigt.

Under användning, lämna aldrig maskinen utan tillsyn! Risk för att lasern tänder eld i materialet i droppskålen vid skärning. Den ska starta fläkten automatiskt under tiden den är på.

Efter användning av maskinen töm droppskålen under gallret.

Rör aldrig speglarna med fingrar. Speglar rengörs försiktigt med tops och IPA, de rengörs endast av avdelningsansvarig

Övriga råd av KKV

Använd aldrig laserfokus stickan när du ställer in avståndet mellan nozzle och material.

Resurser

Filter & Sort

Tryckbord 4

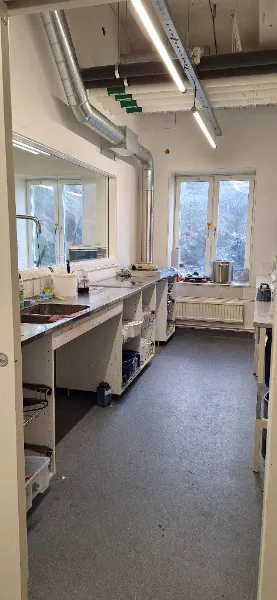

Färgeriet

Tryckbord 3

Tryckbord 1 plats B

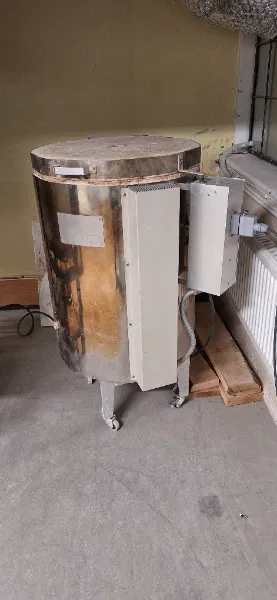

Keramikugnen, Lilla

Tryckbord 1 plats A

Screen

Metallavdelningen tidsbokning

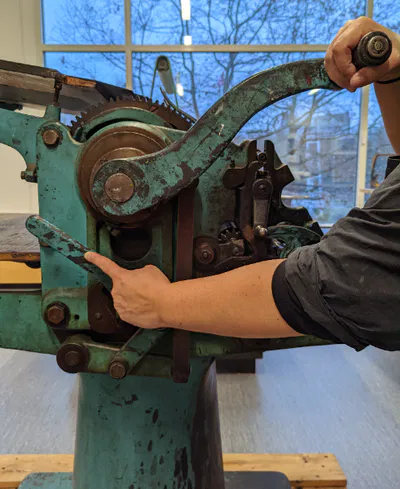

Grafiken - Eickhoff - press för Boktryck och Högtryck
